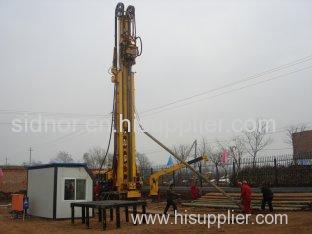

Automatic Rotary CBM drilling Rig MD-750 With Diesel Engine Power Of 275kw

Drill Capacity

. Main Machine Power
The main machine equipped with Weicai diesel engine.
Engine Power: 275KW              Rotating Speed: 2200r/min
The main machine is adopted with two diesel engines in double power structure.
Total Power: 550KW
Max flow rate: 560L/min for close type hydraulic system.
Max flow rate: 630L/min for open type hydraulic system.

. Drill Head
In the adoption of low speed high torque hydraulic pump,  in 2 speed adjustable steplessly.
Rated Torque 34000N·m    Rotating Speed 85r/min,  speed adjustable steplessly
Rated Torque 17000N·m    Rotating Speed 170r/min,  speed adjustable steplessly
The rig adopts four sets Poclain Hydraulic motors made in Franch with a counter shackling  torque 42000N·m.
First gear reduction adopted to the drill head with top driving; The hollow spindle is in Φ75  mm diameter,  adopting floating structure with spring damping structure.
The swing angle of drill head is 0-45°,  and horizontal moving stroke is 0.75m.
Wired directional control system is mounted on spindle for direction-changing slope  mine drilling.

. The Thrust and Pulling Force of Drill Rig
Lifting capacity: The machine is in 75 tons Max. lifting capacity with highest lifting speed  at 35m/min,
the speed is stepless adjustable.
Feeding Force: The machine is in 16 tons Max. feeding force with highest feeding speed  at 110m/min,
the speed is stepless adjustable.
Two oil cylinders are adopted together for thrusting and pulling with the Max. feeding & pulling  stroke 11.8m.

. Shackles
Oil cylinder open-type butt clamping structure is adopted to achieve Max screwing off torque 100000 N·m  and Max screwing on torque 50000 N·m.

. Anchoring block
The biggest opening dia is Φ650 mm.

. Hydraulic Winch
Main Winch:
Max lifting capacity: 3 tons (Bare Drum)
Steel wire dia: 10mm
Rope capacity: 120m
The max lifting capacity is 60m/min,  it is stepless shiftable.

Auxiliary Winch:
Max lifting capacity: 1.5 tons. (Bare Drum)
Steel wire dia: 8mm
Rope capacity: 1500m
Single wire lifting speed is 0-280m/min,  it is stepless adjustable and used for lift
and mount detecting devices.

. Other
1 Mud Pump
It is hydraulic driven with stepless adjustable flow rate.
Max flow rate at 0-600L/min and Max pressure is 10 MPa.
2Flow rate of Foam Pump : 0-1L/min
3Flow rate of Lubrication Pump: 0-15L/h
4.  Chassis:
Adopted crawler-type chassis,  travelling in two speed with the max speed at 3km/h.
5On Board Diesel Tank:  700L
6Hydraulic Oil Tank:  800L
7Dimensions(L*W*H):  12500mm*3200mm*3400mm
8Overall Weight:  38 tons
